Mein FTTR WiFi-7 Glasfaser-Heimnetz, #1: PLANUNG: Router, Splitter, Repeater, Klebe-Fiber-Kabel

200-Gigabit-Glasfaser in alle Räume: Dass ich das noch erleben darf. Als erster Pilot-User in DE habe ich das neueste FTTR-to-WiFi-7-System von Huawei im Einsatz. Als Heimnetz-Master betreibe ich an der Klebe-Faser einen FTTR-W7-Router mit Glasfaser-EINGANG für GPON plus Glasfaser-AUSGANG für mein FTTR-Heimnetz. Der Glasfaser-Ausgang (!) am Router ist der eigentliche Game-Changer.

Anstatt herkömmliche Fritz-Mesh-WLAN-Repeater habe ich jetzt drei FTTR-to-WiFi-7-Repeater mit jeweils 1x Glasfaser-Eingang und 2x Ethernet-Ports plus WiFi-7-Funk über die zwei Etagen meiner Wohnung verteilt.

Der frühere Kupfer-LAN-Switch mit Lüfter ist jetzt durch einen optischen Splitter ersetzt, der keinen eigenen Strom benötigt. Dieser Splitter bietet einen Glasfaser-Eingang (für den FTTR-Router) plus vier Fiber-Ausgänge, an denen meine drei FTTR-Subs aka FTTR-Repeater hängen.

Alle FTTR-Geräte, also 1x FTTR-Master, 1x FTTR-Splitter und 3x FTTR-Repeater, sind durch selbstklebende Single-Mode-Glasfaser-Kabel von Huawei miteinander verbunden. So kommt im hintersten Zimmer am Repeater genau der gleiche Speed beim Surfen raus, wie im ersten Zimmer am Router. Quasi Verlust-frei, dank 100% Glasfaser.

Einziger Schönheitsfehler: Ich muss das Internet vorerst noch über meinen Vodafone-Kabel-1000-Anschluss samt Kabel-Fritzbox 6660 in den LAN-WAN-Port meines Huawei-FTTR-Routers in mein Glasfaser-Heimnetz einspeisen. Die Deutsche Telekom hat den Glasfaser-Ausbau etwa 50 Meter vor meiner Haustür gestoppt. Falls die Magenta-Männer bald wieder weiter graben, kann ich in Zukunft auch echtes Glasfaser-Internet direkt in den 2,5-GPON-Port meines FTTR-to-WiFi-7-Routers einspeisen.

PS-1: Meine Kupfer-basierte LAN-WAN-WLAN-Umgebung habe ich noch nicht entsorgt. Vorerst lasse ich die bisherige Kupfer-Welt und die neue Glasfaser-Welt parallel laufen.

PS-2: Die deutschen Endkunden-Preise für die Huawei-FTTR-Geräte und -Klebeglasfasern trage ich hier nach, sobald sie final bekannt sein werden. Huawei hat schon mal angedeutet, dass die FTTR-Lösungen durchaus bezahlbar sein sollen.

00:00 FTTR: Fiber-to-the-Room
02:01 FTTB - FTTH - FTTR - NE4 - NE5
03:12 Fritz-W6-Mesh-Repeater vs Huawei-W7-Fiber-Repeater
04:16 Klebe-Faser Single Mode mit 2x SC/APC-Steckern
05:28 Glasfaser vs LAN-Kabel Cat.8.1
07:00 Router: Huawei iFTTR OptiXstar F50 - V261a-20
07:26 Repeater: Huawei iFTTR F50 Plus - OptiXstar K251a-21
08:57 Ein W7-Master und drei W7-Repeater = für 150qm
09:44 Ein W7-Master und drei W7-Repeater = vier W7-WLAN-APs
10:22 Splitter aka FTTR Fiber Distribution Unit - ATB2121-S-5U-SC-APC
11:47 PON-Splitter bis auf 16 Boxen kaskadieren
13:34 Splitter auch für Netzebene 4 aka NE4
15:29 Huawei Indoor access terminal box - ATB2120-T-1-SA
16:30 Huawei Indoor access terminal box
19:16 Brandschutz: 80cm Abstand vom Kamin
20:16 Wohnung komplett mit FTTR vernetzen
21:01 Glasfaser vom Router zum Splitter
21:50 Vierer-Kamm für Glasfasern, unten am Splitter
23:21 Fiber-Überlänge im Router und im Splitter aufrollen
23:56 Pulsierender Rot-Laser aka Visual Fault Locator
25:35 Biegeradius 4 bis 8 Millimeter

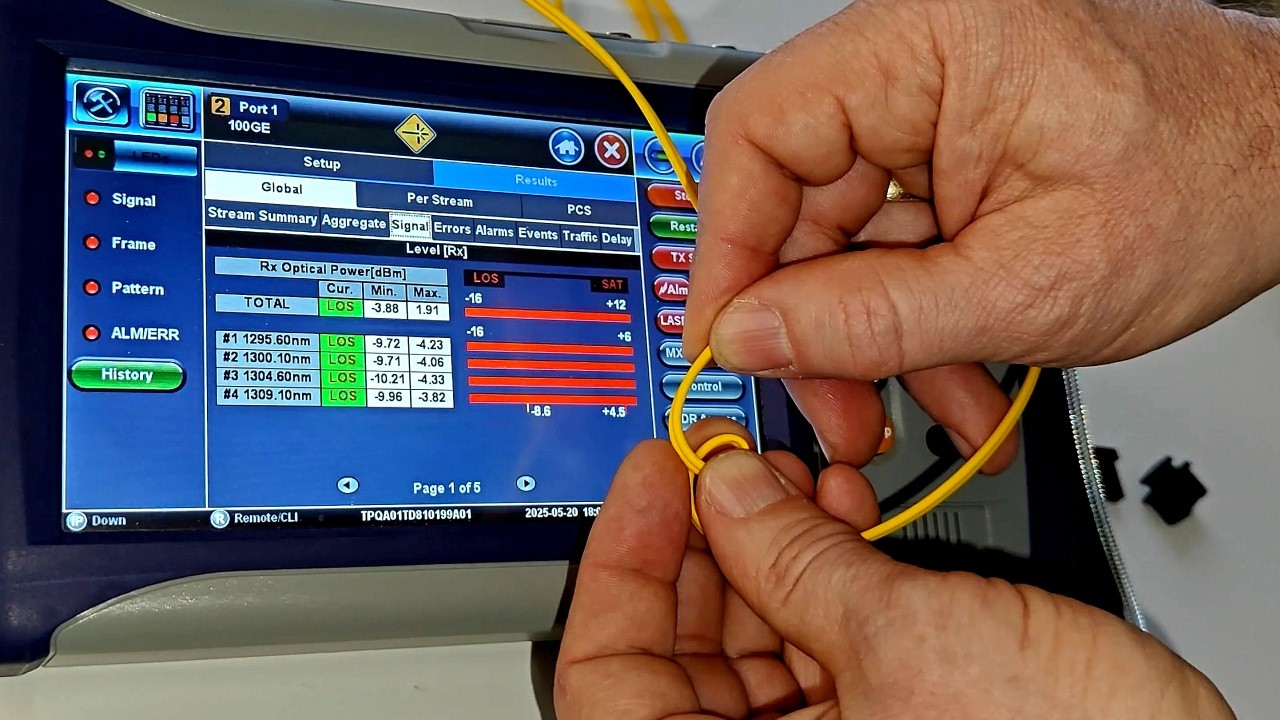

26:05 Glasfaser biegen, knicken, verlängern
27:15 Drei W7-Mesh-Subs am W7-Main-Router
27:44 Fiber First, WiFi-Mesh Second
30:06 Speed-Test am Fiber-Sub im hintersten Raum
31:35 Huawei Fiber Installation Kit Accessories
32:17 Schutzklebung auf der Faser
33:00 Transparent Optical Cable Clips
33:20 External corner cable clip für Außen-Ecken
33:33 Plain corner cable clip auf der Fußboden-Leiste
34:24 Internal corner cable clip für Innen-Ecken
34:53 Hole cable clip für 10mm-Wand-Löcher
35:35 Schützende Hilfs-Tools für die Glasfaser-Verlegung
36:21 Endkunden-Brutto-Preise werden nachgereicht
