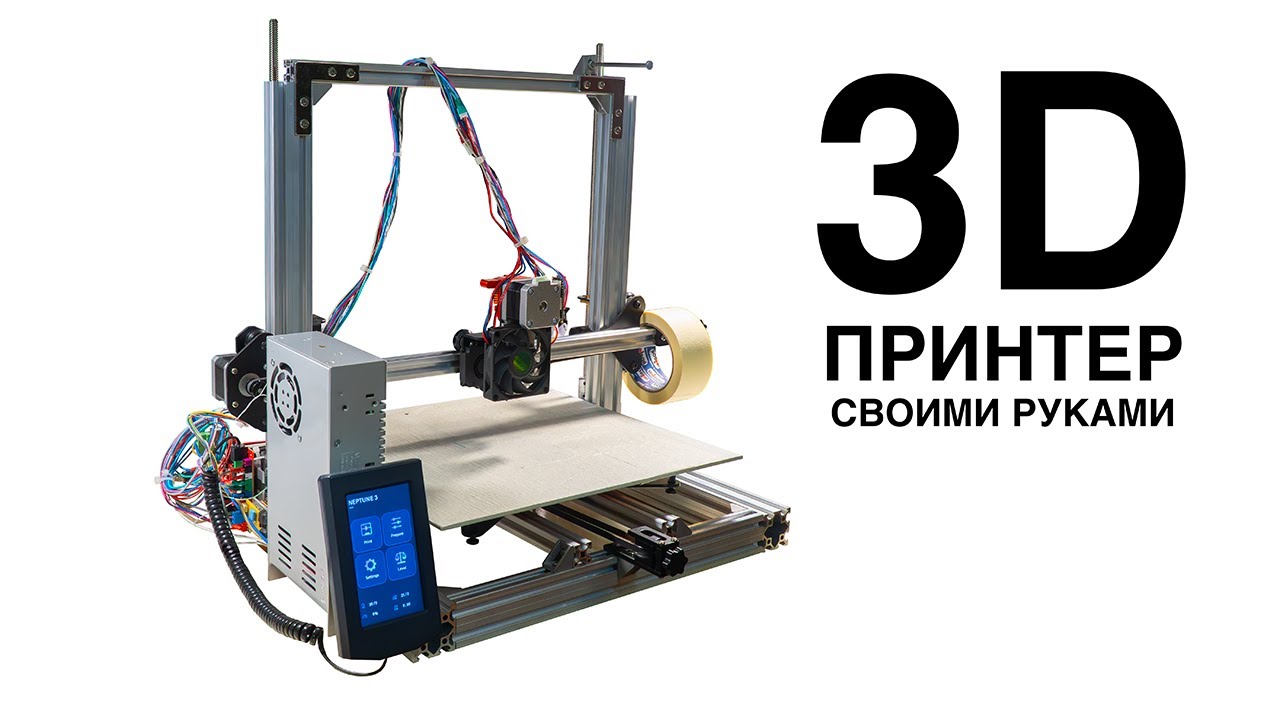

3D принтер своими руками
Автор: Алексей Кострыкин
Загружено: 2025-11-20
Просмотров: 2012
Алюминиевый профиль V-slot:
40х40х400 - 2 шт. ниж. основание
20х40х360 - 2 шт. ниж. основание
20х40х400 - 2 шт. верт. ось Z
20х20х400 - 2 шт. под стол ось Н
20х20х440 - верхняя поперечина
20х20х500 - балка Х
Кулер от компьютера подключён через резистор, так как он рассчитан на 12 В, а питание принтера составляет 24 В.
Для нагревательного стола необходимо именно твердотельное реле, так как переключения происходят быстро и часто — механическое реле в таком режиме работы не справится.
Все двигатели разные: даже на оси Z двигатели немного отличаются, но это никак не влияет на их работу. Распиновка у двигателей также различается.
Такие тензодатчики используются в электронных весах. Модуль Arduino считывает показания силы нажатия с АЦП и при достижении определённого значения открывает N-канальный мосфет замыкающий GND на сигнальный контакт материнской платы принтера.
Скетч:
https://drive.google.com/drive/folder...
Пишите в комментариях свои вопросы
