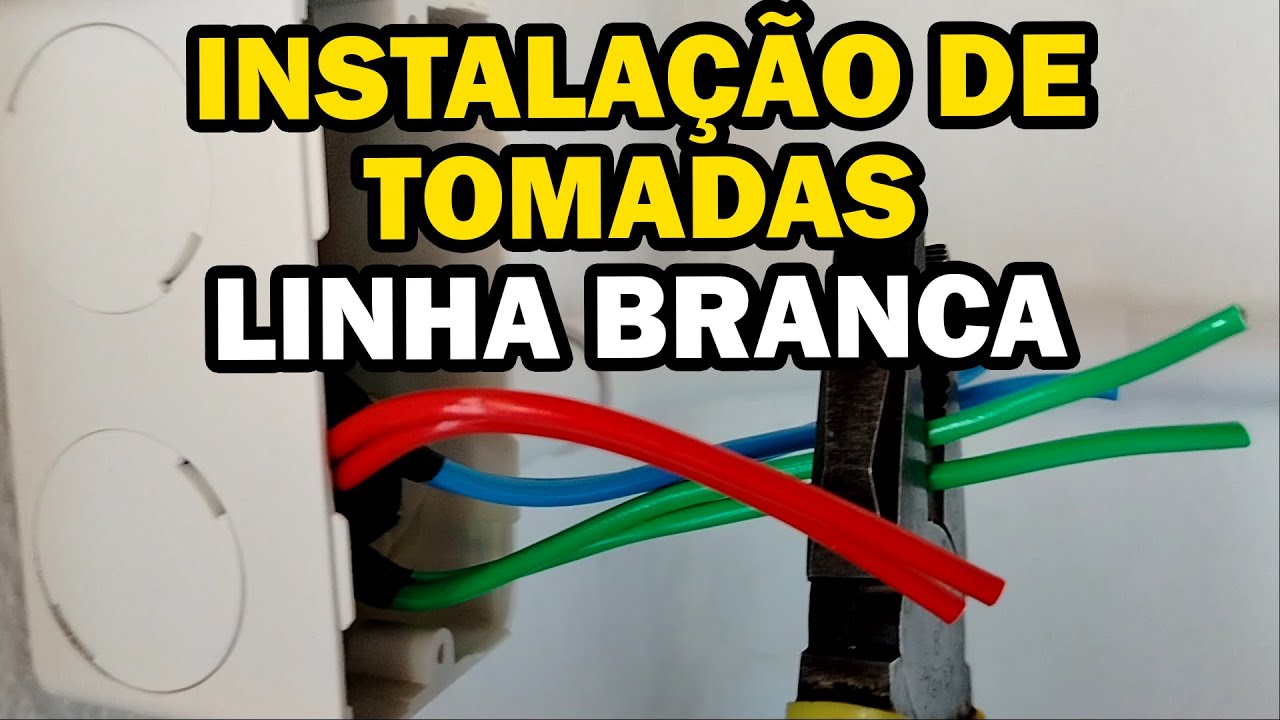

Instalação de tomadas linha branca Margirius

Meus amigos do canal Caderno do Técnico, sejam todos bem-vindos.
Nós decidimos realizar em três ou quatro etapas a montagem da instalação tubulada na parte branca, utilizando conduletes, eletrodutos e outros componentes da MarGirius.

A preparação do cabo fazemos da seguinte forma: amarramos o verde na frente, recuamos aproximadamente quatro dedos e amarramos o azul; recuamos mais quatro dedos e, em seguida, amarramos o vermelho. Assim organizamos os cabos de 2,5 mm² que serão passados na tubulação. Dependendo da distância, pode ser necessário utilizar guia ou sonda, mas quando o percurso é curto e sem muitas curvas, é possível puxar os cabos diretamente.

O cabo sai pelo condulete frontal, mas não finaliza ali. Neste ponto teremos duas tomadas: uma de 127 V, 10 A, e outra de 127 V, 20 A. A fiação sobe pela tubulação e sai na parte superior, dentro de outro condulete. É importante deixar sobras de cabo para realizar as conexões da rede e os rabichos que alimentarão as tomadas.

No processo de emenda, descascamos e torcemos os condutores, abrindo as pontas para gerar dois caminhos — um para cada tomada. Assim, teremos seis terminais no total: fase, neutro e terra para cada ponto. Depois, isolamos bem as emendas, organizamos o excesso de cabo dentro da caixa e preparamos os rabichos com o tamanho adequado para alcançar os bornes das tomadas.

Para a terminação, utilizamos terminais tubulares de 2,5 mm². Existem dois modelos — curto e longo. Nos módulos da MarGirius que estamos usando, o terminal longo é o mais indicado, pois garante maior área de contato e fixação firme nos parafusos. A decapagem deve ser equivalente ao comprimento da parte metálica do terminal, evitando excesso de cobre exposto. Em seguida, com o alicate apropriado, fazemos a prensagem firme para assegurar um bom contato elétrico.

Após crimpar os terminais, realizamos a conexão nas tomadas. Nesta etapa, é essencial observar a correta ligação de fase, neutro e terra, obedecendo às normas técnicas para garantir segurança e funcionalidade. O acabamento é feito com suporte e placas de cobertura, mantendo o padrão estético e a vedação contra poeira.

Todo esse cuidado — desde a preparação da fiação até a fixação final — garante qualidade profissional e atende plenamente às expectativas do cliente.

Fica aqui o meu abraço.
Eu sou o seu amigo e instrutor do canal Caderno do Técnico.
