Regulación velocidad lazo cerrado motor asíncrono con variador
Автор: Miguel Sachocos
Загружено: 2013-10-15
Просмотров: 41772
Demostración del funcionamiento de un motor asíncrono (de inducción o jaula de ardilla) funcionando en lazo cerrado con un encoder incremental de 150 pulsos/vuelta.
El variador vectorial alimentará al motor con la frecuencia de salida que compense el deslizamiento del motor para mantenerlo exactamente a la velocidad deseada (1500 rpm).
Equipamiento:
Variador Telemecanique Altivar ATV58F. Entrada y Salida trifásicas a 400Vac.
Potenciómetro 0..10Vdc para ajustar la velocidad del variador.
Tarjeta de entrada para encoder incremental. Canales A-A', B-B' y alimentación.
Motor asíncrono trifásico 230/400Vac, 0.75kW, 1405 rpm, 2.1A, PF 0.76
Encoder incremental de 150 pulsos/vuelta. Acoplado al eje trasero del motor.
Freno de DC, acoplado al árbol motor delantero con acoplamiento elástico.
Regulación del frenado con tarjeta de control y potenciómetro de regulación.

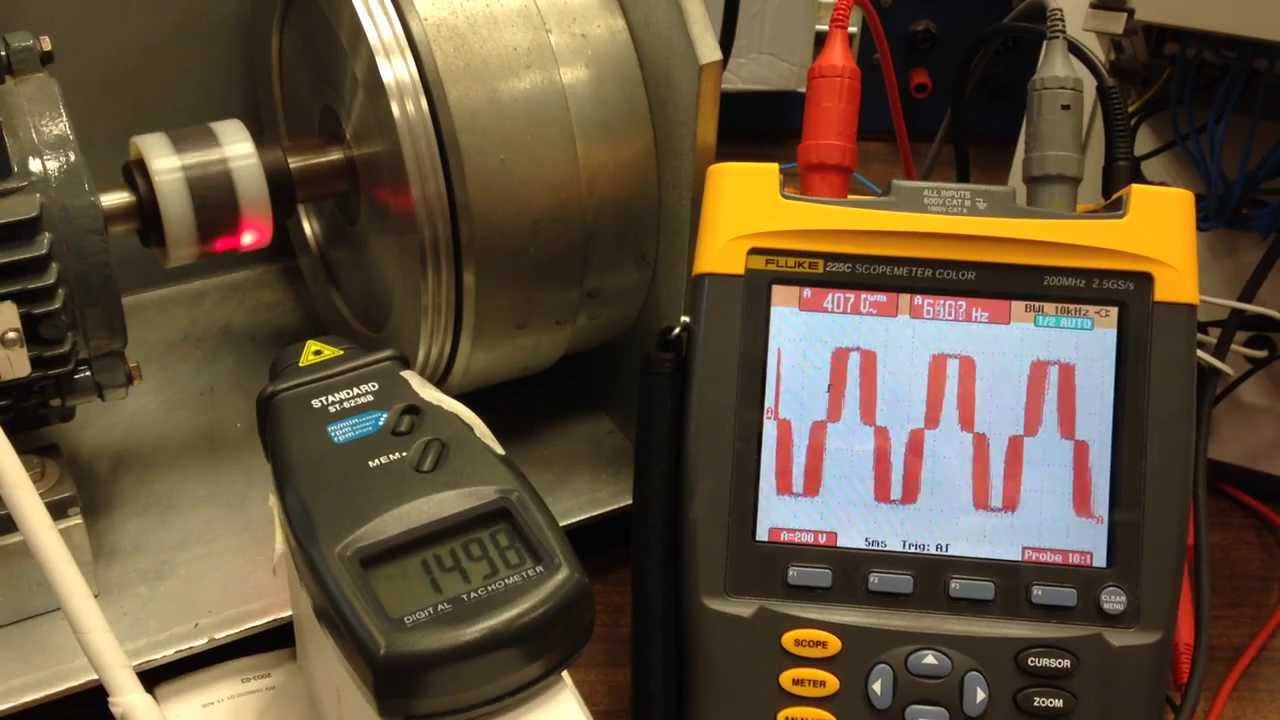

Osciloscopio Fluke 225C. Medida de tensión PWM y frecuencia en tensión de salida.
Tacómetro óptico. Para medir las rpm reales del árbol motor.
