Как проверить трансформатор микроволновой печи

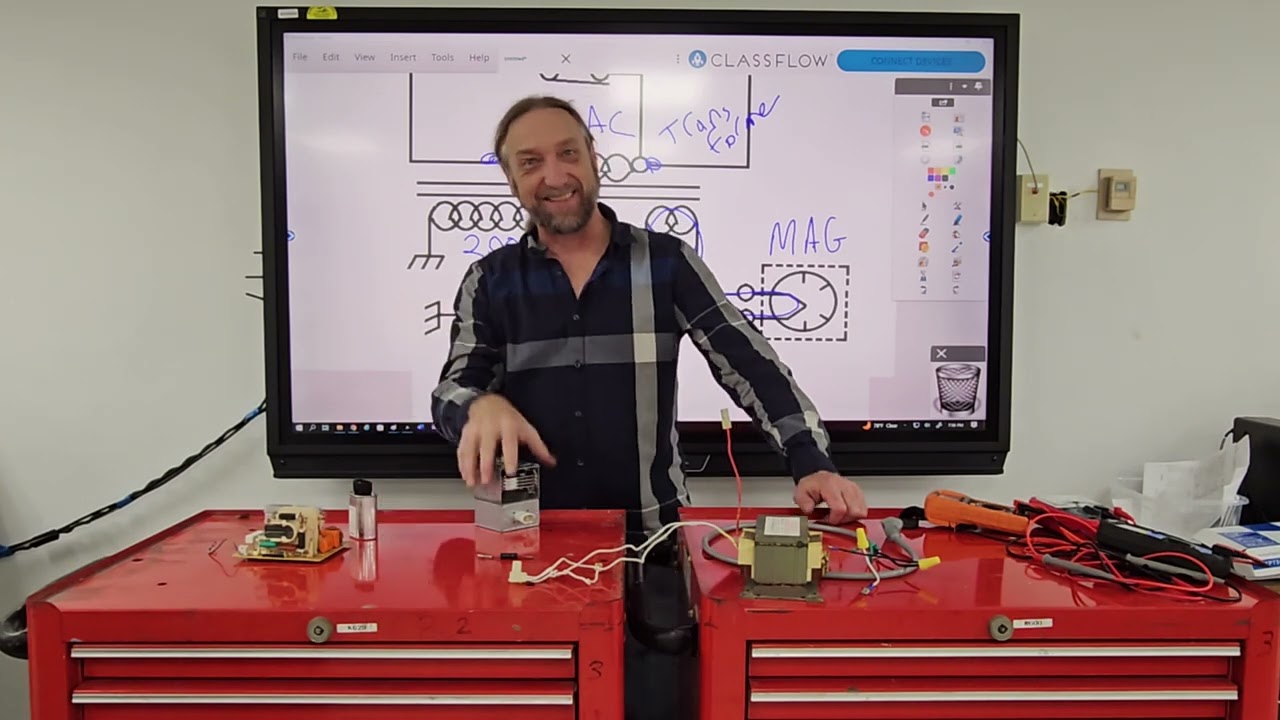

Перед проверкой трансформатора убедитесь, что микроволновая печь отключена от сети. Также необходимо правильно разрядить конденсатор после отключения устройства от сети. Посмотрите наше видео о разрядке конденсатора. Вот наш трансформатор для микроволновой печи, он отвечает за высоковольтную часть вашей микроволновой печи. Здесь у нас три обмотки. Первичная обмотка, которая, как мы видим, выполнена из провода чуть более толстого сечения. Её сложно разглядеть, но между двумя большими обмотками находится обмотка низкого напряжения. Один провод здесь, а второй — с обратной стороны. Верхняя обмотка, её здесь немного лучше видно. Она гораздо тоньше. Это высоковольтная обмотка, и она будет состоять из 2000 витков провода, что даст нам примерно 2000 вольт выходного напряжения. И она выходит на этот маленький провод. Если вы хоть немного знакомы с электричеством, то знаете, что электричество должно возвращаться к источнику, и это происходит через сам корпус трансформатора. Напряжение выходит здесь. Нейтральный провод возвращается в корпус трансформатора, и обычно это делается через маленькие отверстия для винтов вот здесь. Итак, мы переходим к омам. Дайте-ка подумать, омы, OL. А затем мы просто возьмём наши два вывода. Сначала займёмся первичной обмоткой. Я подключу её здесь, и у нас должно быть пять Ом или меньше. А здесь, как видите, у нас 0,4 Ом, и это говорит о том, что наша первичная обмотка в порядке.
Далее, мы возьмём наш трансформатор, и я просто поверну его набок, чтобы было видно, как провод выходит сзади, а также спереди. Я продену один метр провода вот сюда, а затем возьму дополнительный и подключу его сюда. Это обмотка гораздо меньшего размера, и она всегда должна давать сопротивление меньше одного Ома. Если оно больше одного Ома, значит, внутри что-то неисправно. Трансформатор нужно заменить.

Итак, трансформатор снова повернут к нам лицом, и мы собираемся проверить высоковольтную обмотку. Мы подключим один измерительный провод туда, а другой — прямо к этому маленькому отверстию для винта. Мы должны получить сопротивление от 35 до 150 Ом. И, как видите, у нас около 86,2 Ом. Это говорит о том, что высоковольтная обмотка этого трансформатора работает или должна работать. Стоит отметить, что вам также следует проверить наличие явных признаков неисправности. Если есть подгорание, обугливание или изменение цвета проводов или какой-либо части обмоток, значит, трансформатор неисправен. Его нужно заменить. Это касается только передней стороны, но и задней тоже. А вот этот маленький провод — это обратный провод высоковольтной обмотки. Таким образом, выходной провод и обратный провод идут на шасси или кузов, как бы вы его ни называли.
