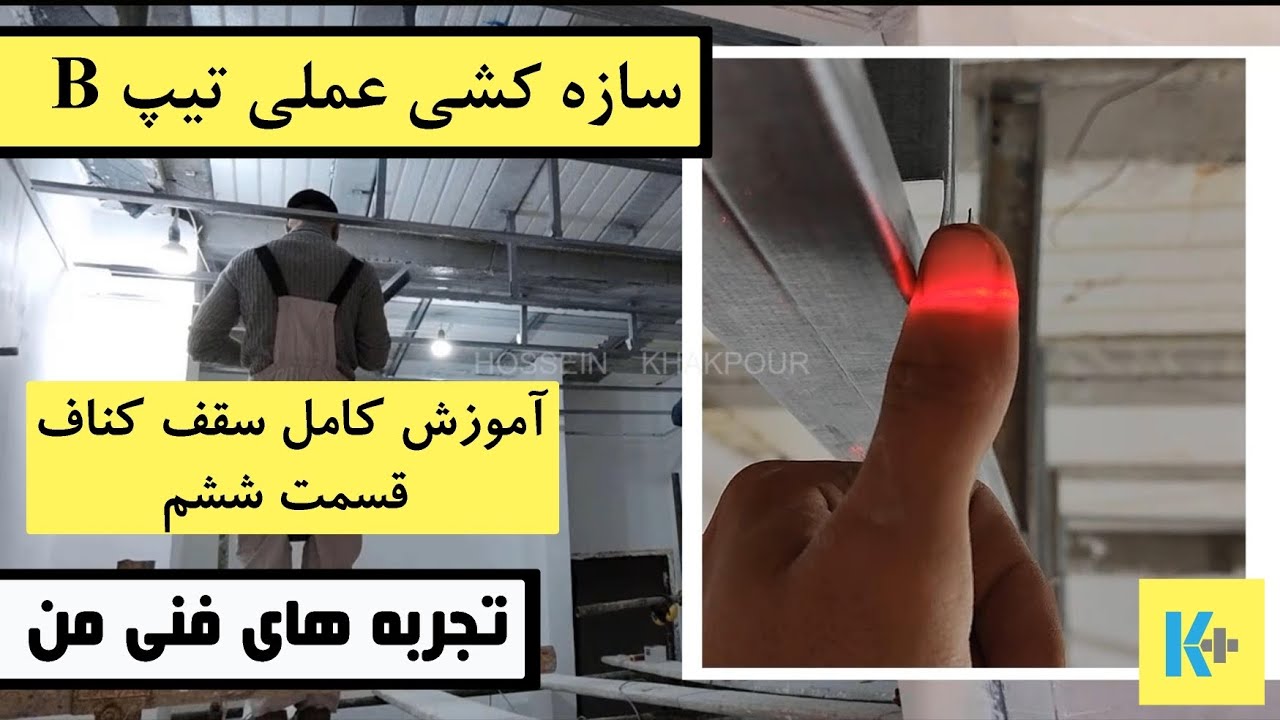

06 _ آموزش کامل سقف کناف، قسمت ششم _ سازه کشی عملی تیپ B
Автор: تجربه های فنی من _ حسین خاکپور
Загружено: 2023-11-11
Просмотров: 6399
لینک قسمت اول آموزش کامل سقف کاذب کناف :
• 01 _ آموزش کامل سقف کناف، قسمت اول (بررسی ...
لینک قسمت دوم آموزش کامل سقف کاذب کناف :
• 02 _ سازه سقف خود ایستا کناف _ آموزش کامل ...
لینک قسمت سوم آموزش کامل سقف کاذب کناف :
• 04 _ آموزش کامل سقف کناف، قسمت چهارم _ ابز...
لینک قسمت چهارم آموزش کامل سقف کاذب کناف :
• 04 _ آموزش کامل سقف کناف، قسمت چهارم _ ابز...
لینک قسمت پنجم آموزش کامل سقف کاذب کناف :
• 05 _ آموزش کامل سقف کناف، قسمت پنجم _ تمام...
در جاهایی که شما دسترسی برای آویزگیری به سقف ندارید مثلا در بیمارستان ها به خاطر حجم زیاد تاسیساتی که رد شده و خیلی جاها شما اصلا نمیتوانید از سقف آویزگیری کنید یا مثلا ارتفاع سقفتان آن قدر زیاد است که به صرفه نیست قوطی کشی بخواهید انجام دهید و یا آویز 4 متری بخواهید بگیرید یا اینکه خانه قدیمی میباشد و سقفش استحکام لازم برای آویزگیری را ندارد مثلا چوبی است و یا الواری ، یک سقفی است به اسم سقف کاذب خود ایستا یعنی نیازی به آویزگیری از سقف اصلی نیست و کد آن d131 میباشد.
هر سیستم اجرایی کناف ( کی پلاس ) با یک کدی مشخص شده چه سقف باشد و چه دیوار باشد و این یک کد استاندارد است و در تمام نقاط شناخته شده است
سازه اجرایی سقف کاذب خود ایستا
سازه اجرایی سقف کاذب خودایستا، استاد و رانر است همان سازه ایی که در دیوار استفاده میشود. در دیوار سازه رانر در کف و سقف میخورد و استاد هم بینش قرار میگرفت و سپس پنل میخورد همین را اگر حالت افقیش در نظر بگیریم یعنی یک رانر در دیوار و یک رانر هم در دیوار مقابل و استاد میفتد توی دهانشان و از زیرم پنل میخورد . سازه ترازمان میشود رانر
اجرای آن راحت است فقط از لحاظ سازه ایی کمی هزینه آن بیشتر است و سرعت آن هم خیلی بالاتر است و دیگر نیاز به آویزگیری ندارد و خودش حالت ایستایی دارد چون سازه رانر خودش مقاوم است منتها در این سقف محدودیت دهانه داریم که طبق جدول فنی ( کناف ) مشخص میشود. و بستگی به ابعاد سازه هر چه بزرگتر باشد دهانه بزرگتری به ما جواب میدهد
کاربرد
یکی از کاربردهای سقف کاذب خودایستا در راهرو و آپارتمان است . معمولا کانال کولر وقتی که رد میشود دسترسی به سقف برای آویزگیری وجود ندارد ، عرض 1.20 که این راهرو دارد راحت با سقف کاذب خودایستا میتواند اجرا شود . بعضی جاها روش های خلاقانه استفاده میکنند که بعد از مدتی شکم میکند مثلا همان سازه F را بدون آویز اجرا میکنند یا یک سمتش آویز میگذارنند اینها بعدا شکم میکند و ترک میخورد
ساختار کلی
ساختار کلی این سقف به این صورت است که اگر شما به عنوان مثال دوتا دیوار داشته باشید معمولا دهانه ایی که کوچکتر است باید استفاده شود و سمتی که دهانش کوچکتر است سازه ها قرار میگیرند و هم سازه سبک تری استفاده میکنیم و هم اینکه مقاوم تر باشد پس آن دهانه ایی که میخواهیم سقف را اجرا کنیم در دوتا دیوار روبرو همدیگر در دهانه رانرهایمان قرار میگیرند و ترازی که حالا مشخص شده استادها هم میفتن در دهانه رانرها. در واقع استادها سازه پنل خورمان محسوب میشوند ( سازه پنل خور برای پنل با ضخامت 12.5mm فاصله استاد آکس تا آکس (50cm – 50cm ) بود چون وظیفه شان این است پنل را نگه دارن. و اگرم پنل 2.40cm باشد فاصله آکس تا آکس ( 48cm – 48cm )
اجرا
پس به این صورت شد که سازه رانر داخل دوتا دیوار روبروی همدیگر قرار میگیرد، استادها از سینه دیوار شروع میشود و اولین و آخرین استاد پیچ میشود به دیوار ، البته باری زیاد تحمل نمیکنند، بار اصلی بر روی دوتا رانر اعمال میشود و بعد دومین استاد از دیوار 50cm باید فاصله داشته باشد و بعد بقیه استادها هم آکس تا آکس 50cm میگیریم.خوب حالا ممکن است ما دیوارمان دیوار سنتی و یا بنایی باشد که امکان دارد یا بلوک باشد و یا آجر سفالی و … یا حتی ممکن است دیوارهایمان دیوارهای خود درای وال کناف ( کی پلاس ) باشد مثلا در بیمارستانها اتفاق زیاد می افتد، دیوارها را از سیستم خشک کار میکنند به خاطر تاسیسات زیادی که وجود دارد و میخواهنند سرعت کارشان زیاد شود و بعد بینشان را با سقف خود ایستا پر میکنند
