Усилитель на 3МГц. Лампа ГУ-81. Обзор.
Автор: Про радио
Загружено: 2021-12-20
Просмотров: 32959

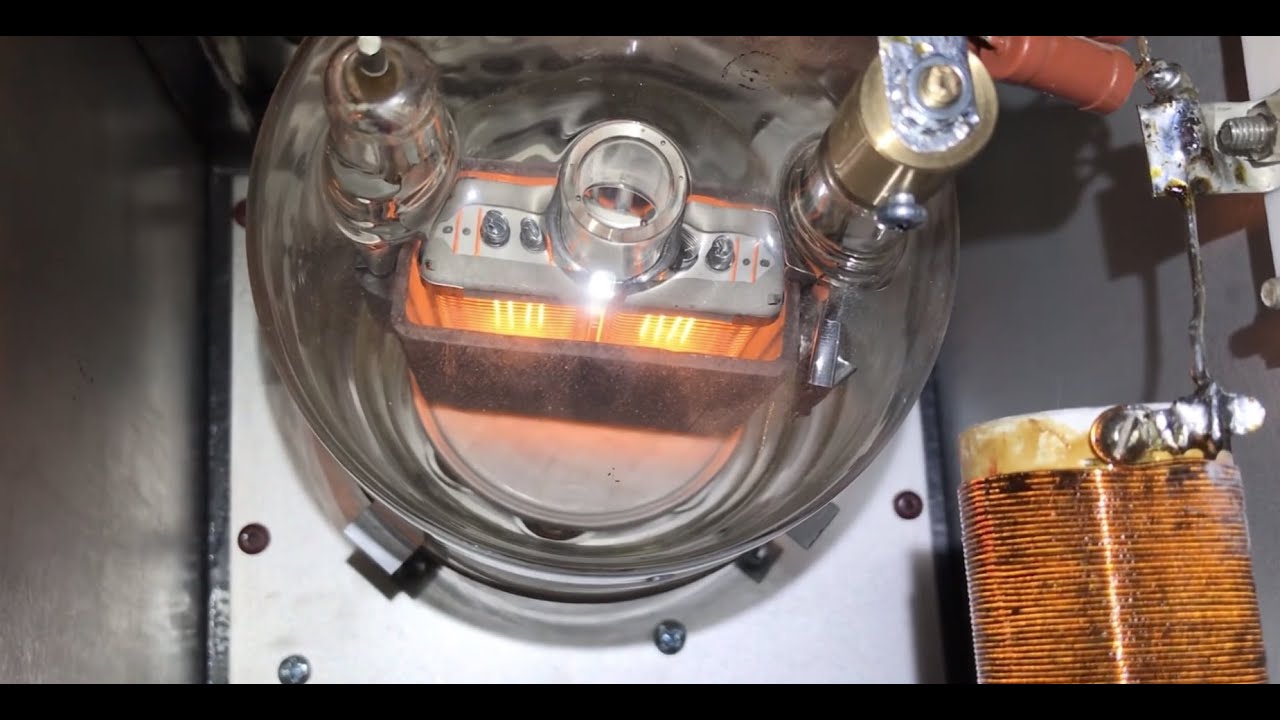

На видео показан недавно законченный усилитель на лампе ГУ81. Диапазон 3МГц.
Анодный блок питания состоит из трех трансформаторов 630Вт. Напряжение может быть набрано до 5000В.
Запитали усилитель напряжением 4200В, это холостой ход. При громком и протяжном "Ааааалллёёё" оно проседает до 3600В. Выходная мощность при этом 1300Вт (но может быть увеличена до 1500Вт, путем повышения анодного)
Схема блока питания 4000В https://sun9-80.userapi.com/impg/VouR...
Схема усилителя https://sun9-88.userapi.com/impg/YE3E...
Схема индикатора мощностиhttps://sun9-86.userapi.com/impg/QFJY...
Пример выполнения выходного контура https://sun9-36.userapi.com/impg/BKkM...
Фото подвала усилителя, который на видео https://sun9-10.userapi.com/impg/tj9W...
