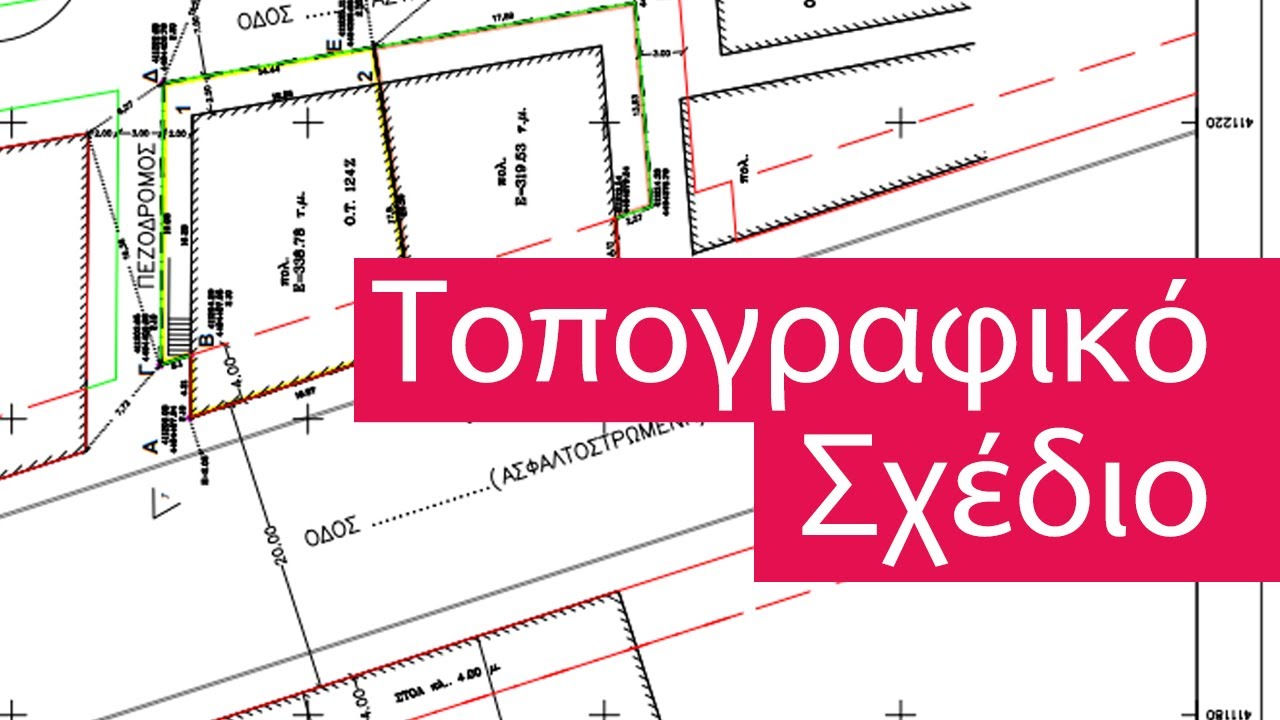

AutoCad - Τοπογραφικό σχέδιο

Ξεκινάμε να σχεδιάσουμε ένα τοπογραφικό διάγραμμα, ένα τοπογραφικό σχέδιο δηλαδή. Όπως σε κάθε σχέδιο, το πρώτο πράγμα που κάνουμε ... είναι να δημιουργήσουμε τα Layers, από τα οποία θα αποτελείται. Το πρώτο layer που δημιουργούμε είναι το points, το οποίο θα περιλαμβάνει τα σημεία Χ και Υ, από τα οποία αποτελείται ένα τοπογραφικό διάγραμμα. Το πάχος με το οποίο θα εκτυπωθούν, τα σημεία από τα οποία αποτελείται το διάγραμμα, το αποφασίζει ο κάθε σχεδιαστής. Το επόμενο layer το ονομάζουμε grammes, και θα περιλαμβάνει τις γραμμές, από τις οποίες θα αποτελείται το διάγραμμά μας. Και ένα τελευταίο layer, το οποίο ονομάζουμε Hatch, και θα περιέχει τη διαγράμμιση, την οποία θα τοποθετήσουμε γύρω από το σχέδιο. Μόλις λοιπόν δημιουργήσουμε τα layers, πατάμε ΟΚ. Πριν προχωρήσουμε στην πληκτρολόγηση Χ και Υ των σημείων, από τα οποία αποτελείται, πρέπει πρώτα να ρυθμίσουμε την εμφάνιση των σημείων. Format, Point Style. Και επιλέγουμε μία μορφή, πέραν της τελείας, για να μπορούμε να τα δούμε, όταν τα εισάγουμε στο σχέδιό μας. Εφόσον ολοκληρώσαμε αυτή τη διαδικασία, επιλέγουμε την εντολή Point, και πληκτρολογούμε τις συντεταγμένες του πρώτου σημείου. Οι συντεταγμένες τις οποίες, ο κάθε σχεδιαστής έχει σκοπό να πληκτρολογήσει στο AutoCAD, πιθανόν να τις έχει κάπου καταγεγραμμένες, για να τις εισάγει πιο γρήγορα. Μόλις επιλέξουμε το Point, πληκτρολογούμε την συντεταγμένη του Χ, και την συντεταγμένη του Υ. Μόλις πληκτρολογήσουμε Χ, Υ, πατάμε Enter. Βλέπουμε ότι το πρώτο μας σημείο, έχει τοποθετηθεί. Σε αυτήν την περίπτωση έχουμε παραλείψει το εξής: Δεν έχουμε ορίσει ως ενεργό το Layer points. Σε περίπτωση που κάποιος σχεδιαστής αντιμετωπίσει αυτό το πρόβλημα, βγαίνουμε από την εντολή Point. Δεν είναι ανάγκη να σβήσουμε το point που μόλις σχεδιάστηκε. Ορίζουμε ως ενεργό το layer που μας ενδιαφέρει, την στρώση points, και επιλέγοντας το σχεδιασμένο point, το τοποθετούμε στη επιθυμητή στρώση. Συνεχίζουμε λοιπόν τη διαδικασία μας. Επιλέγουμε ξανά την εντολή Point, και πληκτρολογούμε το επόμενο σημείο. Βλέπουμε ότι και το επό...
