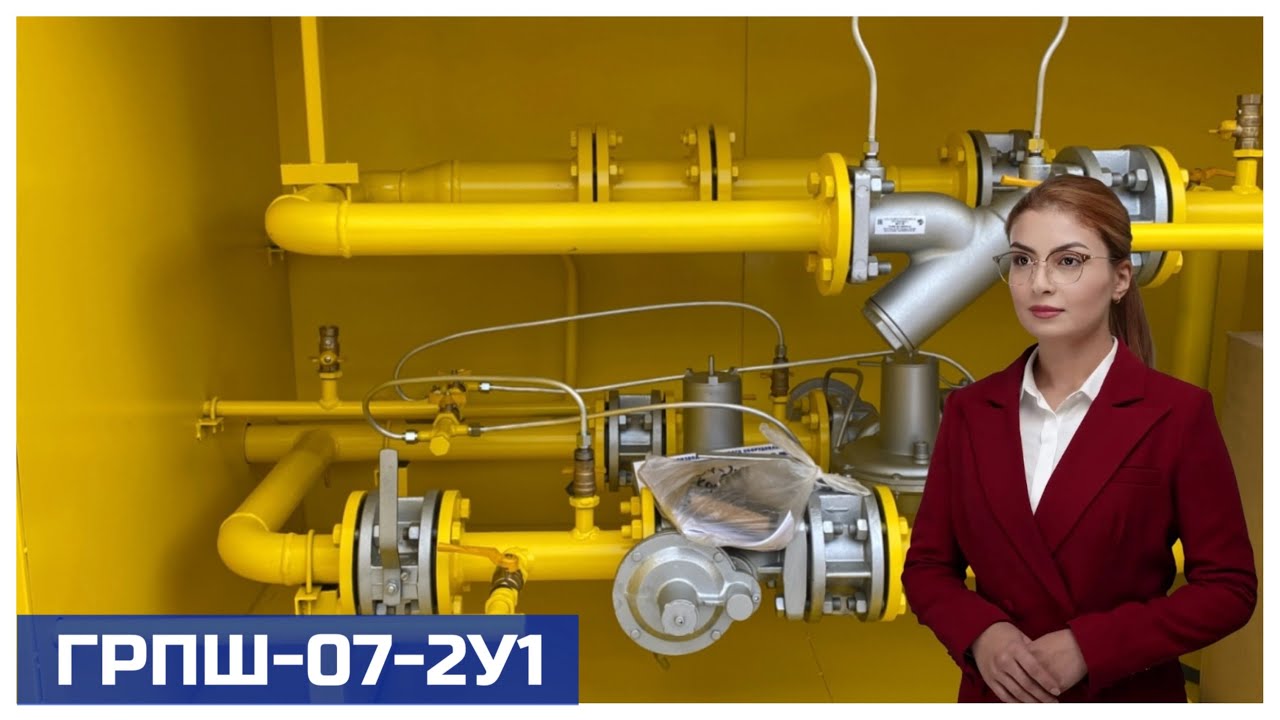

ГРПШ-07-2У1 Газорегуляторный пункт шкафной с счетчиком газа и корректором ЕК-270

Газорегуляторный пункт шкафной ГРПШ-07-2У1 с двумя регуляторами РДНК-1000 и узлом учета

В качестве узла учёта как правило устанавливается счетчик газа с корректором по температуре и давлению. Например СГ-ЭК.

Основная и резервная линии редуцирования. Рвх=до 0,6 МПа, Рвых=2-5кПа, Расход=до 800м3/ч

Может изготавливаться в исполнениях :

с газовым обогревом

с электрическим обогревом

без обогрева

с двойными утепленными стенками

с встроенным измерительным комплексом расхода газа

Возможно срочное изготовление газорегуляторного пункта ГРПШ от 7 дней

Функциональная и габаритные схемы могут отличаться от приведенных ниже. Цена зависит от согласованной схемы

ГРПШ-07-2У1 предназначен для редуцирования высокого или среднего давления газа на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийных повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого по ГОСТ 5542-87.
Газорегуляторный пункт шкафной ГРПШ-07-2У1 представляет собой отапливаемую, рамную сварную конструкцию, обшитую стальными листами, в которой расположено газовое оборудование.
В конструкции пункта ГРПШ-07-2У1 предусмотрена естественная постоянно действующая вентиляция, через жалюзийные решетки, обеспечивающая трехкратный воздухообмен в час.
Пункты ГРПШ-07-2У1 имеют строповочные устройства (места строповки), расчитанные на подъем и погрузку.
В состав пункта входят :
-фильтр газа
-основная линия редуцирования давления газа.
-резервная линия редуцирования давления газа или байпас.
Пункт ГРПШ-07-2У1 работает следующим образом :
Газ по входному трубопроводу через входной кран, фильтр поступает к регулятору давления газа, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран поступает к потребителю.
Контроль выходного давления производится выходным манометром.
При повышении выходного давления выше допустимого заданного значения, открывается сбросной клапан, в том числе встроенный в регулятор, и происходит сброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов, срабатывает предохранительно запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор.
На фильтре установлен манометр для определения перепада давления на фильтрующей кассете. максимально допустимое падение давления на кассете фильтра 10 кПа.
В случае ремонта оборудования газ поступает к потребителю через резервную линию редуцирования (или байпас), где газ по входному трубопроводу через входной кран, фильтр, поступает к регулятору давления газа, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран поступает к потребителю.
Контроль выходного давления производится выходным манометром.
На основной и резервной линиях редуцирования после входного крана, после регулятора давления предусмотрены продувочные трубопроводы.
Устройство и принцип работы комплектующего оборудования указан в паспортах завода-изготовителя на данное оборудование.

Аналогами по конструкции являются модели ГРПШ-02-2У1, ГРПШ-05-2У1, ГРПШ-04-2У1 и отличаются только максимальным расходом газа так как внутри везде установлены регуляторы РДНК.
