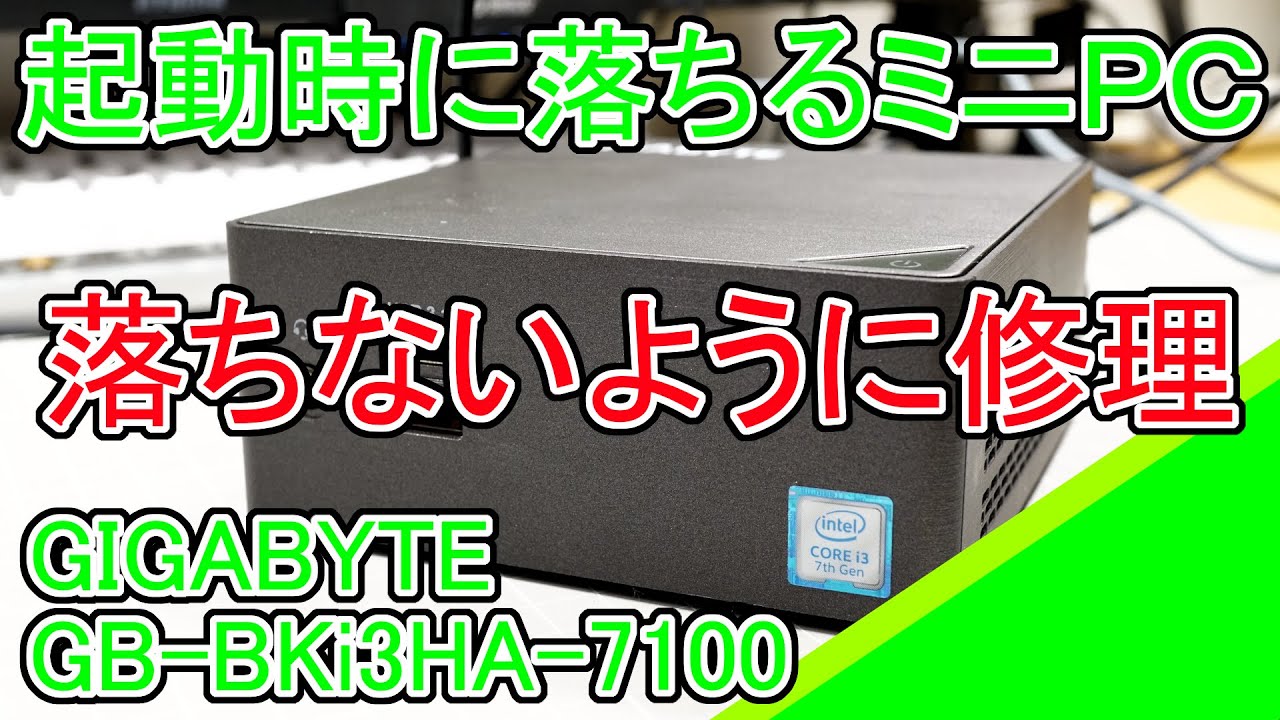

GIGABYTE GB-BKi3HA-7100の修理

友人に頂いた故障したGB-BKi3HA-7100を修理しました。
症状は、起動中に電源が落ちるとの事でした。
ジャンク修理の参考になれば幸いです。


以下の道具を使用しています。
※このリストは共通なので、動画によっては使って無い場合があります。
※Amazonリンクは、Amazonアソシエイトを使用しています。（アフィリンク）
　気になる方は、商品名等を検索してみてください。

●プリヒータ 853A
https://amzn.to/3JhbR8l
アリエクで買うともうちょい安いです。

●ヒートガン 858D
https://amzn.to/3PRJlfn (もう無いです)
後継（？）の安いやつ
https://amzn.to/3zsR6mv

●ハンダごて1 中国製(BGAパターンの掃除などに使用)
https://amzn.to/3RWR3GO
安くて温度調整機能があるので使いやすいですが、加熱が遅い・・・・(多分ヒータが200V用で100Vで使うとパワーが出ない)

●ハンダごて2 HAKKO FX600(細かい作業に使用)
https://amzn.to/3PAJOms
とりあえず、コレ買っとけ感ｗ

●フラックス
液状
https://amzn.to/3ikgpBA
ジェル状
https://amzn.to/3OEpfV6

●ハンダ吸い取り線 goot CP-3015
https://amzn.to/3PyXD4K

●サーマルカメラ Seek Thermal Compact
iPhone用
https://amzn.to/3z7fzMS
Android用
https://amzn.to/3jYa1R3
解像度がそれなりにあるので、発熱部品の特定が楽です。

●Multi-Function-Tester LCR-TC1
https://amzn.to/3dZkwR0
コンデンサ等の部品のテストに使ってます

●2.4インチTFTハンドヘルドオシロスコープ
https://amzn.to/3pMQi6j
改造してリチウムイオンを内蔵して使ってます (今は下のOWONの物を使用しています)

●OWON ハンドヘルドデジタルオシロスコープ HDS272S
https://amzn.to/3W37JhX
ジャンク修理なら殆どはコイツで問題無いです。

●RIGOL DS1102Z-E デジタルオシロスコープ
https://amzn.to/3vLwALj
上のOWONだと測定が厳しい時に使用しています。

●テスター INFURIDER YF-90EPC
https://amzn.to/3cDsZbL
動画にテスターの映像を出すために使用しています。
普通には、これである必要はありません。
というか、モードスイッチの接触不良が多くてお勧めしません。（たまに分解して接点を磨いてます）

●安定化電源 KKmoon NPS605W
https://amzn.to/3cDaIvr (もう無いです)
動画撮影用に設定値をUSBでPCで表示できるように改造してあります。
ジャンク修理用には、電圧範囲が広く微調整しにくいのでお勧めしません。（特に1V付近が調整しにくい・・・）

●PTCヒータ-260℃ (BGAのリボールに使用)
https://ja.aliexpress.com/item/100500...
220V用となっていますが、100Vでも使用できます。（但し加熱は遅くなります）
※100Vの電源コードを自分で接続しないと使えません。


このチャンネルを気に入ってもらえたら、チャンネル登録をよろしくお願いいたします😀
   / @naglab.

0:00 はじめに
0:20 症状チェック
2:48 分解
4:03 電圧のチェック
5:57 電源が落ちる原因を探す
10:29 これかな？
12:50 間違ってたｗ
14:16 部品交換
14:58 動作チェック
16:02 取り外した部品のチェック
17:45 まとめ
