Título: Perspectiva cónica oblicua: Puntos de fuga M y N

Descripción: Definición de punto de fuga. Obtención de los puntos de fuga M y N Vidal Alamar, MD. (2008). Perspectiva cónica oblicua: Puntos de fuga M y N. http://hdl.handle.net/10251/1530

Descripción automática: En este video, se aborda la perspectiva cónica oblicua, comenzando por la determinación de los puntos de fuga, eme (M) y ene (N). El contenido se centra en la posición del observador respecto al objeto y la orientación del plano del cuadro. Se explica cómo obtener los puntos de fuga y cómo se aplican en ilustraciones, además de distinguir entre el ángulo real y el ángulo en perspectiva a través de ejemplos prácticos.

Se plantea el ejemplo de un observador situado frente a un objeto, como un personaje que observa un edificio, y se describen las condiciones del plano del cuadro y cómo este afecta la visualización de las caras del objeto. Los puntos de fuga M y N son introducidos como lugares donde convergen las aristas que definen los contornos de las superficies horizontales del objeto, ubicadas en la línea de horizonte.

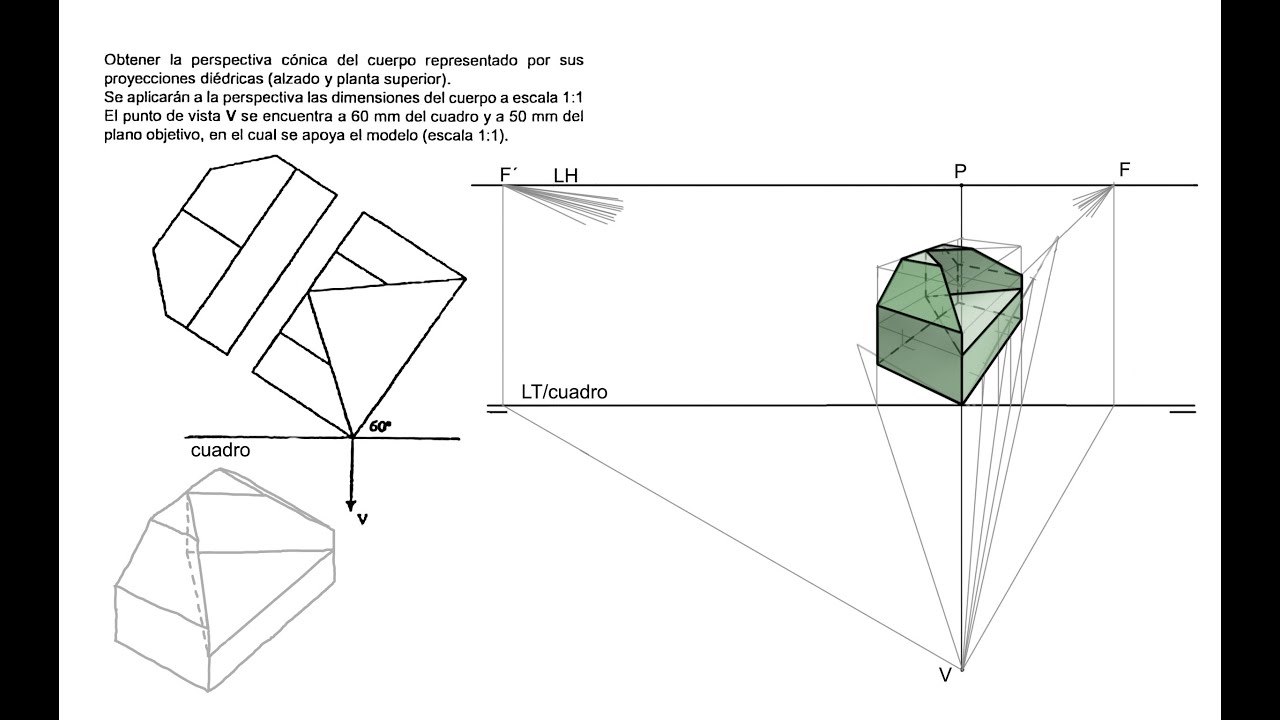

Además, se explica la construcción de una perspectiva para un rectángulo, mostrando que lados paralelos convergen al mismo punto de fuga. Se detalla cómo obtener los puntos de fuga M y N utilizando un cubo con una arista orientada a 60 grados respecto al plano del cuadro, y se usa la visual paralela a esa arista para determinar el punto de fuga correspondiente.

Finalmente, se muestra cómo, al cambiar el ángulo de la orientación del objeto, se debe mantener un ángulo recto para las aristas perpendiculares, y cómo, al resolver un problema inverso, se puede deducir la inclinación de un objeto respecto al plano del cuadro mediante la arista principal. El video concluye esperando haber aclarado el tema propuesto.

Autor/a: Vidal Alamar Mª Dolores
