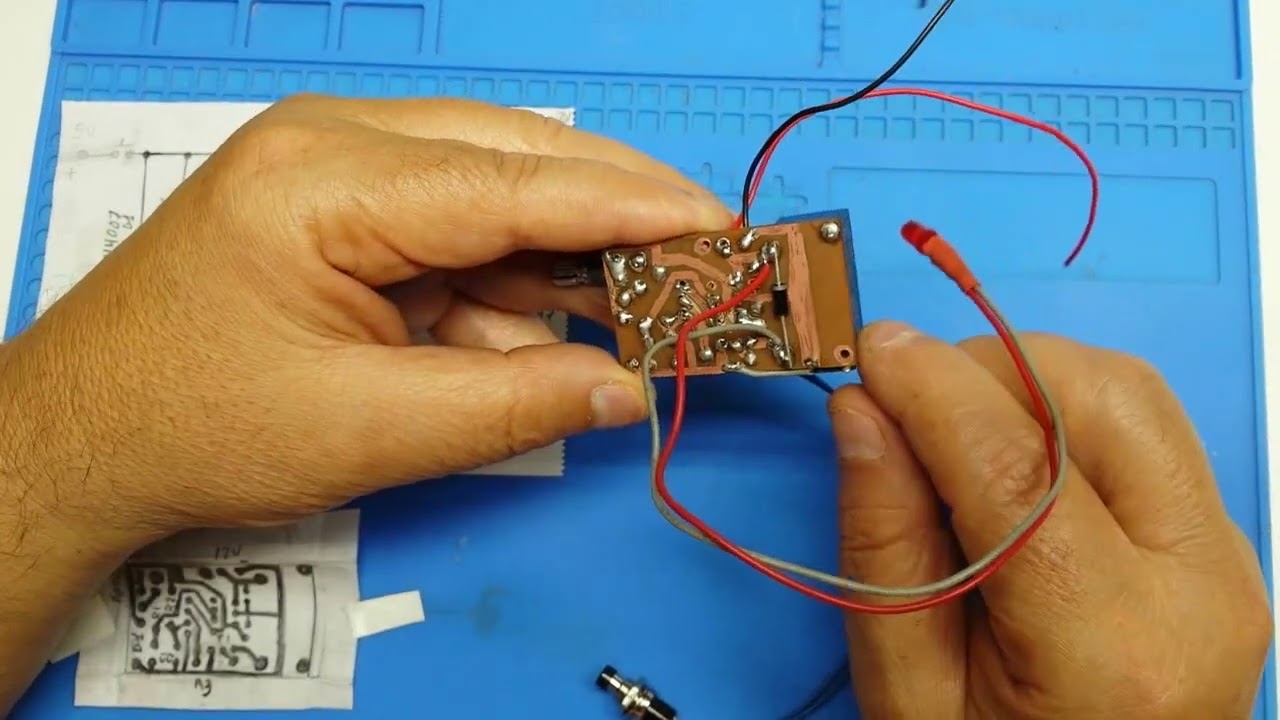

✅ Módulo Timer Soldador de Puntos de baterías de litio/Timer module for lithium battery spot welder

Hola que tal a todos!!!
Seguramente a más de uno le interesa ingeniar algo de vez en cuando, en este video les traigo el circuito para montar un Timer (temportizador) en milisegundos (ms) 80ms a 1s para armar un soldador de puntos que proximamente les traeré al canal, lo genial de todo esto esque lo podemos hacer nosotros mismo y yo te enseño todo el proceso necesario para que lo puedas lograr, espero que les guste y sirva el video, saludos...

-------------------------LINK DEL PROYECTO-------------------------
Módulo Timer Link: https://mega.nz/file/c7gW1QQD#y4YmYWY...

**NOTA los triac utilizados son el BTA16 o BTA41 cualquier de los dos pueden usar depende la potencia que vayan a necesitar los que en los esquemas se muestran son simplemente referencias lo detallo en el PDF en el link del proyecto.

Lista de Componentes:
1 potenciómetro de 10kohm
1 resistencia de 100ohm
1 resistencia de 390kohm
1 resistencia de 680ohm
2 resistencias de 330ohm
2 resistencias de 4.7kohm
3 resistencias de 1kohm
1 condensador de 220uf a 50v
1 condensador de 100uf a 50v
1 condensador de 1uf a 50v
1 capacitor 224 a 250v
1 led de 5mm difuso
1 Triac BTA16-600b o BTA41-600b cualquiera de los dos para la potencia que ustedes necesiten
2 transistores C1815
1 operador lógico NAND HEF4093
1 moc3041
1 conector GP MOLEX 2 pines
1 interruptor NA (Normalmente Abierto)
2 borneras de tornillo de 2 pines
Baquelita de fibra de vidrio
1 fuente de alimentación o cargador de entre 7v a 12v, esto alimentará al circuito
Ácido Férrico o cloruro férrico para poder derretir el cobre en la baquelita
Herramientas de corte como una sierra para cortar la baquelita
