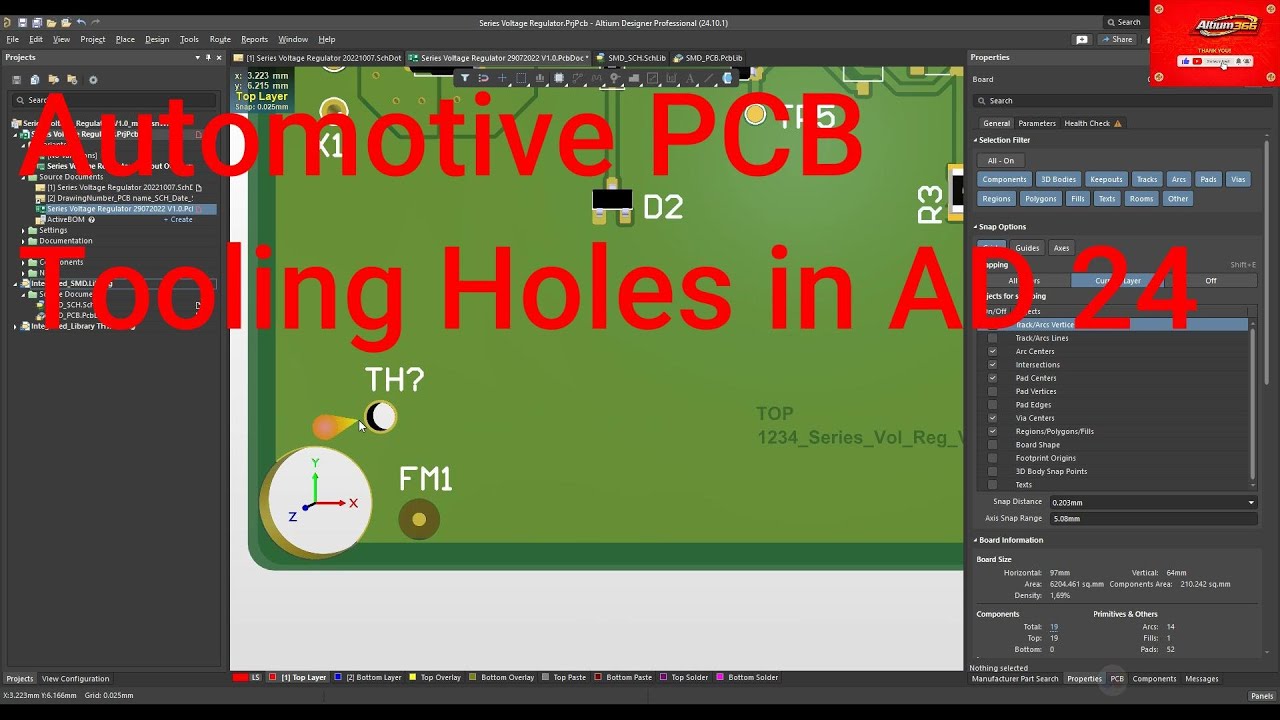

Учебное пособие по Altium Designer, часть 48: Как создать символы и посадочные места для инструме...

Отверстия для инструментов — это неметаллизированные механические отверстия, используемые для точного выравнивания печатной платы во время сверления, нанесения изображения, нанесения паяльной маски и сборки.
В автомобильных печатных платах правильное определение отверстий для инструментов имеет решающее значение для механической стабильности, чистого контакта выводов и долговременной надежности.

В этом видео я также демонстрирую, как применять правило проектирования для поддержания минимального зазора в 1 мм вокруг отверстий для инструментов, предотвращая попадание меди, переходных отверстий и компонентов в механическую зону, запрещенную для использования.

Рассматриваемые темы:
• Назначение и размеры инструментальных отверстий
• Требования к расширению паяльной маски
• Правило проектирования зоны, свободной от меди, 1 мм
• Правильная настройка посадочного места и 3D-модели корпуса в Altium
• Распространенные ошибки при проектировании автомобильных печатных плат, которых следует избегать

00:00 – Назначение и функции инструментальных отверстий в производстве печатных плат
01:55 – Важность зазора паяльной маски для инструментальных отверстий в автомобильных печатных платах
04:44 – Параметры проектирования посадочного места инструментального отверстия (NPTH, сверление, маска)
05:05 – Создание символа инструментального отверстия в Altium Designer
08:00 – Создание посадочного места инструментального отверстия в Altium Designer
11:57 – Связывание символа инструментального отверстия с посадочным местом на печатной плате
13:30 – Определение правил электрического и механического зазора для инструментальных отверстий Отверстия
