II Parte das interpretações de instalações elétricas

Meus amigos do canal Caderno do Técnico, a pauta de hoje é a apresentação da segunda etapa desta interpretação, onde vamos demonstrar como ficam localizados os dispositivos de comando na instalação, seguindo a distribuição das caixas de passagem ao longo do ambiente.

Estamos realizando a fiação de uma suíte que possui varanda externa, com circuitos de iluminação separados: um para o projeto luminotécnico interno e outro exclusivo para o luminotécnico externo.

Reforço aqui os dias das nossas postagens no canal, sempre às terças, quintas e sábados, aqui no YouTube. Aproveito também para te convidar a se inscrever, pois a sua inscrição é muito importante para o crescimento do canal.

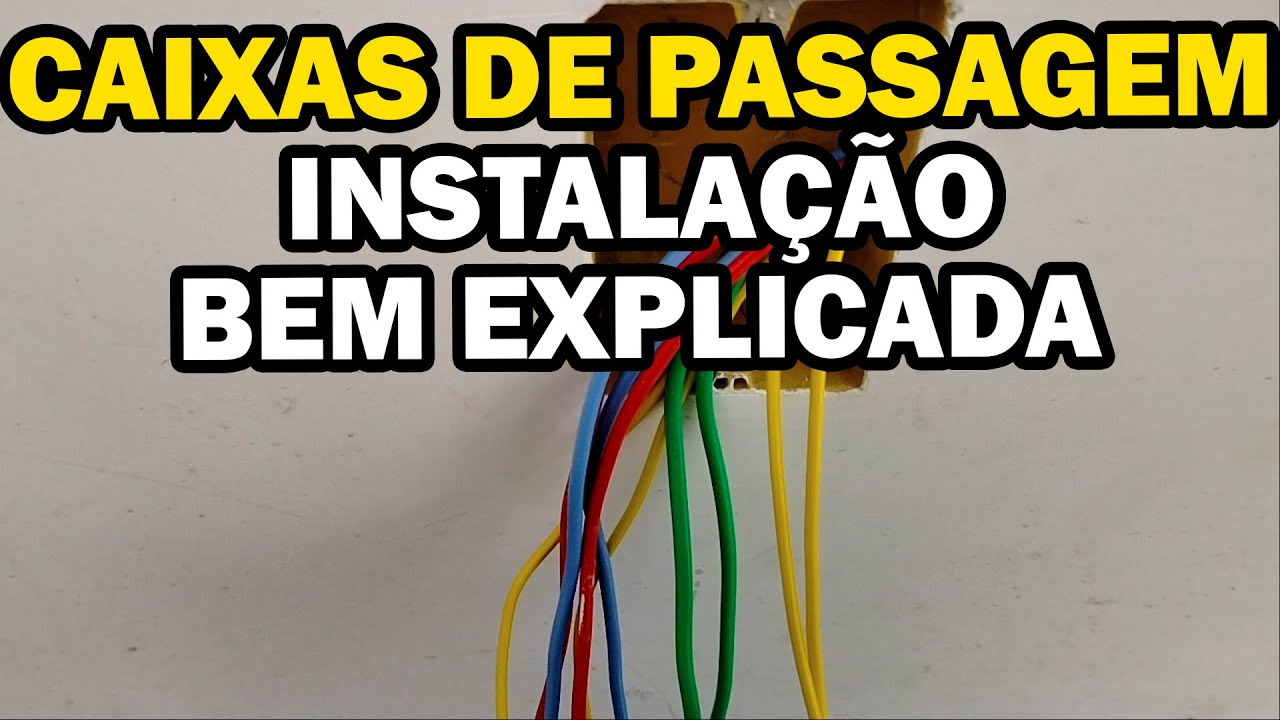

Os cabos já estão cordados e amarrados, com os circuitos separados e alguns deles devidamente identificados. Temos várias caixas de passagem, tanto 4x2 quanto 4x4, todas em caixas de PVC embutidas na alvenaria.

Todas essas informações são relevantes para que você, como instalador ou técnico eletricista, saiba explicar ao seu cliente o tipo de instalação que está sendo executada.

Como está sendo explicado na caixa 4x4, vamos utilizar apenas dois espaços. Isso significa que ainda ficarão disponíveis mais quatro lugares, que serão ocupados com módulos cegos, garantindo um bom acabamento.

Talvez você esteja se perguntando:

— Eu poderia utilizar uma placa que já disponibiliza dois postos?

A resposta é sim.

Mas por que optamos por utilizar placas para seis módulos?

A principal vantagem da placa de seis lugares é a possibilidade de ampliação futura, seja para adicionar mais uma tomada ou mais um interruptor, tornando a adaptação da instalação muito mais prática.

Foram passados os cabos para o comando de interruptor paralelo e interruptor intermediário, utilizando:

Cabo vermelho para a fase

Cabo laranja para o retorno

Lembra que no vídeo anterior eu comentei sobre a importância da identificação dos cabos? Aqui você já consegue ver essa diferença aplicada na prática:

Cabo fase – 1 pique – cor vermelha

Cabo retorno – 3 piques – cor laranja

Cabo de ponte entre os interruptores – cor amarela, sem pique

Para concluir, em alguns pontos da instalação é necessário abrir o cabo, formando quatro pontas: duas entram no interruptor intermediário e duas saem dele, seguindo para outro intermediário ou finalizando no segundo interruptor paralelo.
